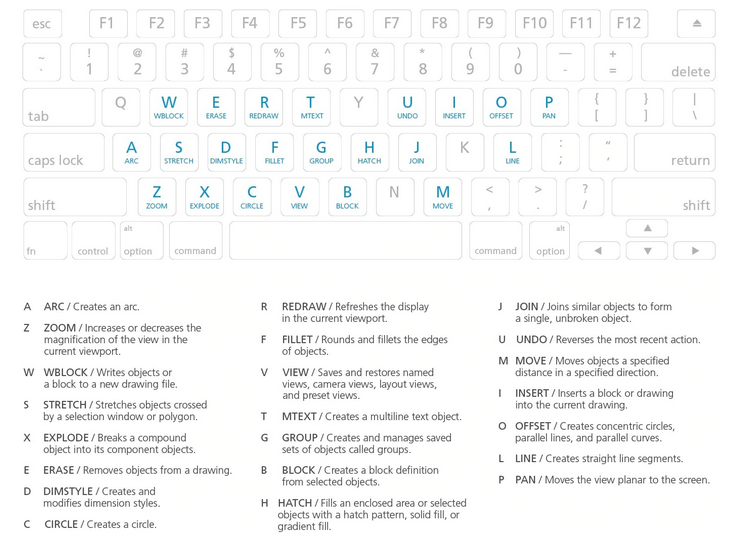

Tasti di scelta rapida singoli

Di seguito sono riportati i tasti di scelta rapida singoli di AutoCAD for Mac. Fate clic sull’immagine per ingrandirla.

Tasti di attivazione/disattivazione e gestione della schermata

Di seguito è riportato un elenco abbreviato di comandi che è possibile utilizzare in AutoCAD for Mac

Attivare/disattivare le funzionalità generali

CMD-1	Apre o chiude la tavolozza dei set di strumenti
CMD-2	Apre o chiude la tavolozza Contenuto.
CMD-3	Apre o chiude la finestra di comando
CMD-4	Apre o chiude la tavolozza Layer
CMD-5	Apre o chiude la tavolozza Analisi proprietà
CMD-6	Attiva/disattiva la barra di stato
CMD-7	Apre o chiude la tavolozza Gestione riferimenti
CMD-8	Apre o chiude la tavolozza Gestione progetti
CMD-9	Apre o chiude la tavolozza Browser materiali
CMD-/	Avvia la Guida in linea (browser)
CMD-E	Visualizza la finestra di dialogo Esporta dati
CMD-F	Visualizza la finestra di dialogo Trova e sostituisci
CMD-G	Raggruppa gli oggetti selezionati
CMD-I	Visualizza la tavolozza Analisi proprietà
CMD-R	Rigenera la finestra corrente
CMD-W	Chiude il disegno corrente
CMD-+	Esegue lo zoom avanti 2x
CMD–	Esegue lo zoom indietro 0,5x
CMD-,	Visualizza la finestra di dialogo Preferenze applicazione
CMD-.	Visualizza la finestra di dialogo Vista rapida
CMD-MAIUSC-C	COPIAPUNTOB
MAIUSC-CMD-;	Visualizza la finestra di dialogo Controllo ortografico

Tasti di attivazione/disattivazione

FN-F1 o CMD-/	Visualizza la Guida
FN-F2	Espande o comprime la visualizzazione della finestra di comando
FN-F3 o CTRL-F o CTRL-MAIUSC-F	Attiva/disattiva la modalità snap ad oggetto
FN-F4	Attiva/disattiva la modalità snap ad oggetto 3D
FN-F5	Attiva/disattiva la modalità piano assonometrico
FN-F6 o CMD-D o CTRL-D	Attiva/disattiva la modalità UCS dinamico
FN-F7 o CTRL-G o CTRL-MAIUSC-G	Attiva/disattiva la visualizzazione della griglia
FN-F8 o CMD-L o MAIUSC-CMD-O	Attiva/disattiva la modalità orto
FN-F9 o CMD-B o CTRL-B	Attiva/disattiva la modalità SNAP
FN-F10 o CMD-U o CTRL-U	Attiva/disattiva il puntamento polare
MAIUSC-CMD-D	Attiva/disattiva la modalità Input dinamico
MAIUSC-CMD-F	Attiva/disattiva la modalità Schermo intero
MAIUSC-CMD-I o MAIUSC-CTRL-I	Attiva/disattiva la modalità Deduzione di vincoli
MAIUSC-CMD-T	Attiva/disattiva il puntamento snap ad oggetto
CTRL-I	Attiva/disattiva la modalità di visualizzazione delle coordinate
CTRL-W o CTRL-MAIUSC-W	Attiva/disattiva la selezione ciclica
CTRL-H	Attiva/disattiva PICKSTYLE
MAIUSC-CMD-H	Attiva/disattiva la visualizzazione di tutte le tavolozze

Gestire il workflow

CMD-C o CTRL-C	Copia gli oggetti selezionati negli Appunti
CMD-E	Visualizza la finestra di dialogo Esporta dati
CMD-F	Visualizza la finestra di dialogo Trova e sostituisci
CMD-V o CTRL-V	Incolla il contenuto degli Appunti nel layout corrente
CMD-X o CTRL-X	Rimuove gli elementi selezionati dal disegno e li aggiunge agli Appunti
CMD-Y o CTRL-Y o MAIUSC-CMD-Z	Inverte l’ultimo annullamento eseguito
CMD-Z o CTRL-Z	Annulla l’ultima azione eseguita
CTRL-[ o CTRL-\	Annulla
MAIUSC-CMD-;	Visualizza la finestra di dialogo Controllo ortografico
CTRL-J o CTRL-M	Ripete il comando precedente
MAIUSC-CTRL-C	Copia gli oggetti selezionati con un punto base specificato
MAIUSC-CTRL-E	Estrusione faccia implicita (PremTrasc)

Gestire i disegni

CMD-A o CTRL-A	Seleziona tutti gli oggetti nel layout corrente
CMD-G	Raggruppa gli oggetti selezionati
CMD-H	Nasconde la finestra di AutoCAD
CMD-M	Riduce a icona la finestra di disegno corrente
CMD-N o CTRL-N	Crea un nuovo file di disegno
CMD-O o CTRL-O	Apre il disegno
CMD-P o CTRL-P	Visualizza la finestra di dialogo Stampa
CMD-Q o CTRL-Q	Chiude il programma
CMD-R	Rigenera la finestra corrente
CMD-S o CTRL-S	Salva il disegno corrente. Se il disegno non è stato ancora salvato, viene visualizzata la finestra di dialogo Salva con nome
CMD-W	Chiude il disegno corrente
CMD-OPZ-W	Chiude tutti i disegni
MAIUSC-CMD-G	Separa il gruppo selezionato
MAIUSC-CMD-P	Visualizza Gestione impostazioni pagina
MAIUSC-CMD-R	Rigenera tutte le finestre nel layout corrente
MAIUSC-CMD-S o MAIUSC-CTRL-S	Visualizza la finestra di dialogo Salva con nome
CTRL-A	Seleziona tutti gli oggetti nel layout corrente
CMD-OPZ-M	Riduce tutti gli elementi a icona

Gestire la schermata

FN-F11	Nasconde tutte le finestre aperte
FN-F12	Visualizza la plancia di comando
CMD-1 o CTRL-3	Apre o chiude la tavolozza dei set di strumenti
CMD-2 o CTRL-2	Apre o chiude la tavolozza Contenuto
CMD-3 o CTRL-9	Mostra o nasconde la finestra di comando
CMD-4	Apre o chiude la tavolozza Layer
CMD-5 o CMD-I o CTRL-1	Apre o chiude la tavolozza Analisi proprietà
CMD-6	Attiva/disattiva la visualizzazione della barra di stato
CMD-7	Apre o chiude la tavolozza Gestione riferimenti
CMD-8 o CTRL-4	Gestione progetti
CMD-9	Browser materiali
CMD-0 o CTRL-0	Attiva/disattiva lo schermo intero
CMD–	Esegue lo zoom indietro
CMD-+	Esegue lo zoom avanti
CMD-,	Opzioni
CMD-. o MAIUSC- CMD-.	Visualizza la finestra di dialogo Vista rapida
MAIUSC-CMD-C	Visualizza la tavolozza dei colori. Selezionare un nuovo colore per impostarlo come colore corrente per i nuovi oggetti
CMD-OPZ-H	Nasconde le finestre di tutte le altre applicazioni
CMD-OPZ-I	Proprietà
CMD-OPZ-T	Attiva/disattiva la tavolozza del set di strumenti

A

A	ARC / Crea un arco
AA	AREA / Calcola l’area ed il perimetro di oggetti o aree definite
AC	AZIONEBLOC / Aggiunge un’azione ad una definizione di blocco dinamico
AR	SERIE / Crea copie multiple di oggetti disponendole in serie
ATE	EDITATT / Modifica le informazioni sugli attributi in un blocco
ATI	MODLOCATTR / Modifica il testo associato ad un attributo all’interno di un blocco
ATTE	EDITATT / Modifica le informazioni sugli attributi in un blocco

B

B	BLOCCO / Crea una definizione di blocco dagli oggetti selezionati
BC	CHIUDIBLOC / Chiude l’Editor blocchi
BE	MODIFBLOC / Apre la definizione di un blocco nell’Editor blocchi
BH	TRATTEGGIO / Riempie un’area chiusa o gli oggetti selezionati con un modello di tratteggio, un riempimento solido o un riempimento sfumato
BLENDSRF	SUPERFRACCDIFF / Crea una superficie di transizione tra due superfici o solidi esistenti
BO	CONTORNI / Crea una regione o una polilinea a partire da un’area chiusa
BPUB	PUBBLICA / Pubblica un set di disegni in file o stampanti PDF
BR	SPEZZA / Divide l’oggetto selezionato cancellando la porzione compresa tra i due punti selezionati
BS	SALVABLOC / Salva la definizione di un blocco corrente
BVS	VSTATE / Crea, imposta o elimina uno stato di visibilità in un blocco dinamico

C

C	CERCHIO / Crea un cerchio
CBAR	BARRAVINC / Elemento dell’interfaccia utente di tipo barra degli strumenti che visualizza i vincoli geometrici disponibili in un oggetto
CH	PROPRIETA / Controlla le proprietà degli oggetti esistenti
CHA	CIMA / Smussa gli spigoli degli oggetti
CL	LINEACOM / Visualizza la finestra della riga di comando
CLIPVIEWPORT	RITAGLIAFIN / Ritaglia gli oggetti in una finestra di layout e modifica il bordo della finestra
CO	COPIA / Copia gli oggetti ad una distanza e in una direzione specificate
COL	COLORE / Imposta il colore dei nuovi oggetti
COMMANDHIDE	NASCLINEACOM / Nasconde la finestra della riga di comando
CREASE	PIEGAMESH / Seleziona i suboggetti mesh da piegare
CREATESOLID	SCOLPISCISUPERF / Converte un gruppo di superfici che racchiudono una regione ermetica in un solido 3D
CSETTINGS	IMPOSTVINC / Controlla la visualizzazione dei vincoli geometrici nelle barre dei vincoli
CT	CTABLESTYLE / Imposta il nome dello stile di tabella corrente
CUBE	NAVCUBO / Controlla le proprietà di visibilità e visualizzazione dello strumento ViewCube
CURVATURE ANALYSIS	ANALISICURVATURA / Valuta le aree di curvatura minima e massima della superficie mediante la visualizzazione di una sfumatura di colore
CUSTOMIZE	IUPERS / Gestisce gli elementi dell’interfaccia utente personalizzata
CYL	CILINDRO / Crea un cilindro solido 3D

D

D	DIMSTILE / Crea e modifica gli stili di quota
DAL	DIMALLINEATA / Crea una quota lineare allineata
DAN	DIMANGOLO / Crea quote angolari
DAR	ARCOQUOTA / Crea una quota per la lunghezza dell’arco
DBA	DIMLBASE / Crea una quota lineare, angolare o coordinata a partire dalla linea di base della quota precedente o di una quota selezionata
DCE	DIMCENTRO / Contrassegna il centro o l’asse di cerchi ed archi
DCO	DIMCONTINUA / Crea una quota che inizia da una linea di estensione di una quota creata precedentemente
DCON	VINCQUOTA / Applica vincoli dimensionali agli oggetti selezionati o ai punti sugli oggetti
DDA	DIMDISSOCIA / Rimuove l’associatività dalle quote selezionate
DDI	DIMDIAMETRO / Crea una quota del diametro di un cerchio o di un arco
DDPTYPE	TIPOP / Specifica lo stile di visualizzazione e le dimensioni degli oggetti punto
DDVPOINT	PVISTA / Imposta la direzione di visualizzazione per una visualizzazione 3D del disegno
DED	DIMEDITA / Modifica il testo della quota e le linee di estensione
DELCON	ELIMVINC / Rimuove tutti i vincoli dimensionali e geometrici da un gruppo di selezione degli oggetti
DI	DIST / Misura la distanza e l’angolo tra due punti
DIV	DIVIDI / Crea oggetti punto o blocchi a distanza uguale lungo il perimetro o la lunghezza di un oggetto
DJL	QUOTARIDLIN / Aggiunge o rimuove una linea ridotta da una quota lineare o allineata
DJO	QUOTARIDOTTA / Crea quote ridotte per cerchi ed archi
DL	COLLDATI / Visualizza la finestra di dialogo Collegamento dati
DLI	DIMLINEARE / Crea una quota lineare
DLU	AGGIORNCOLLDATI / Aggiorna i dati aventi per origine o destinazione un collegamento dati esterno
DO	ANELLO / Crea un cerchio pieno o un anello vuoto
DOR	DIMCOORDINATA / Crea quote coordinate
DOV	DIMMODILOCALE / Controlla le sostituzioni delle variabili di sistema utilizzate nelle quote selezionate
DR	ORDINEDIS / Modifica l’ordine di visualizzazione di immagini e altri oggetti
DRA	DIMRAGGIO / Crea una quota radiale per un cerchio o un arco
DRAFTANGLE ANALYSIS	ANALYSISDRAFTANGLE / Valuta se un modello dispone di un angolo di sformo adeguato tra una parte e lo stampo corrispondente
DRE	DIMRIASSOCIA / Associa o riassocia le quote selezionate agli oggetti o ai punti sugli oggetti
DRM	RECDISEGNO / Visualizza un elenco di file di disegno che è possibile recuperare dopo un errore di programma o di sistema
DS	IMPOSTADIS / Imposta la griglia e lo snap, il puntamento polare e con snap ad oggetto, le modalità di snap ad oggetto, l’input dinamico e le proprietà rapide
DT	TESTO / Crea un oggetto testo su riga singola
DV	VISTAD / Definisce la proiezione parallela o le viste prospettiche utilizzando un apparecchio fotografico e un punto di mira

E

E	CANCELLA / Elimina gli oggetti selezionati da un disegno
ED	DDEDIT / Modifica le righe singole di testo, il testo di quota, le definizioni degli attributi e i riquadri di controllo degli oggetti
EL	ELLISSE / Crea un’ellisse o un arco ellittico
ER	RIFESTERNI / Apre la tavolozza Riferimenti esterni
EX	ESTENDI / Estende gli oggetti fino ad incontrare gli spigoli di altri oggetti
EXIT	ESCI / Chiude il programma
EXP	ESPORTA / Salva gli oggetti di un disegno in un altro formato di file
EXT	ESTRUDI / Estende le quote di un oggetto 2D o di una faccia 3D nello spazio 3D
EXTENDSRF	ESTENDISUPERF / Crea una nuova superficie estendendo la superficie esistente

F

F	RACCORDO / Arrotonda e raccorda gli spigoli degli oggetti
FILLETSRF	FILTRA / Crea una nuova superficie raccordando la superficie esistente
FREEPOINT	LUCEPUNT / Crea un effetto di illuminazione irradiato in tutte le direzioni a partire dalla posizione in cui si trova
FSHOT	GEOMPIATTA / Crea una rappresentazione 2D di tutti gli oggetti 3D in base alla vista corrente
FULLSCREEN	ATTSCHINT / Elimina dalla schermata la barra dei menu e tutte le tavolozze
FULLSCREENOFF	DISATTSCHINT / Ripristina lo stato della visualizzazione prima dell’utilizzo di ATTSCHINT

G

G	GRUPPO / Crea e gestisce set di oggetti salvati denominati gruppi
GCON	GEOCONSTRAINT / Applica o mantiene le relazioni geometriche tra oggetti o punti sugli oggetti.
GD	SFUMAT / Riempie un’area definita o gli oggetti selezionati con un riempimento sfumato
GENERATESECTION	PIANOSEZABLOCCO / Salva le sezioni 2D e 3D come blocchi

H

H	TRATTEGGIO / Riempie un’area chiusa o gli oggetti selezionati con un modello di tratteggio, un riempimento solido o un riempimento sfumato
HB	HATCHTOBACK / Imposta l’ordine di visualizzazione per tutti i tratteggi presenti nel disegno dietro a tutti gli altri oggetti
HE	EDITATRATT / Modifica un tratteggio o un riempimento esistente
HI	NASCONDI / Rigenera un modello wireframe 3D senza visualizzare le linee nascoste

I

I	INSER / Inserisce un blocco o un disegno nel disegno corrente
IAD	REGOLAIMM / Regola i valori di luminosità, contrasto e annebbiamento di un’immagine selezionata
IAT	ATTACCAIMM / Inserisce un riferimento ad un file di immagine
ICL	RITAGLIAIMM / Ritaglia la visualizzazione dell’immagine selezionata lungo il contorno specificato
ID	ID / Visualizza le coordinate UCS della posizione specificata
IM	IMMAGINE / Visualizza la tavolozza Riferimenti esterni
IMP	IMPORTA / Importa file in formati diversi nel disegno corrente
IN	INTERSEZIONE / Crea un solido o una superficie 3D o una regione 2D utilizzando solidi, superfici o regioni sovrapposte
INF	INTERFERENZA / Crea un solido 3D temporaneo utilizzando le interferenze tra due gruppi di solidi 3D selezionati
ISOLATE	ISOLATEOBJECTS / Visualizza gli oggetti selezionati nei layer. Gli oggetti non selezionati risultano nascosti

J

J	UNISCI / Unisce gli oggetti simili per formare un singolo oggetto continuo
JOG	QUOTARIDOTTA / Crea quote ridotte per cerchi ed archi
JOGSECTION	RIDPIANOSEZ / Crea un piano di sezione con più segmenti

L

L	LINEA / Crea segmenti di linee rette
LA	LAYER / Gestisce i layer e le relative proprietà
LAS	STATOLAY / Salva, ripristina e gestisce gli stati layer con nome
LAYERFREEZE	CONGLAY / Congela il layer dell’oggetto selezionato
LAYERHIDE	LAYOFF / Disattiva il layer di un oggetto selezionato
LAYERI SOLATE	ISOLAY / Nasconde o blocca tutti i layer tranne quelli degli oggetti selezionati
LAYERL OCK	BLOCCALAY / Blocca il layer di un oggetto selezionato
LAYERMAKE CURRENT	RENDILAYCORR / Imposta il layer dell’oggetto selezionato come layer corrente
LAYERMATCH	MODLAYMULT / Modifica il layer di un oggetto selezionato in modo che corrisponda al layer di destinazione
LAYERUNISOLATE	RIMISOLAY / Ripristina tutti i layer che sono stati nascosti o bloccati mediante il comando ISOLAY
LAYERUNLOCK	SBLOCCALAY / Sblocca il layer di un oggetto selezionato
LE	DIRRAPID / Crea una direttrice e la relativa annotazione
LEN	ALLUNGA / Modifica la lunghezza degli oggetti e gli angoli inscritti degli archi
LESS	LEVIGAMESHMENO / Diminuisce di un livello la levigatezza degli oggetti mesh
LI	LISTA / Visualizza i dati delle proprietà per gli oggetti selezionati
LO	LAYOUT / Crea e modifica le schede Layout del disegno
LT	TLINEA / Carica, imposta e modifica i tipi di linea
LTS	SCALATL / Modifica il fattore di scala dei tipi di linea di tutti gli oggetti di un disegno
LW	SPESSLIN / Imposta lo spessore di linea corrente, nonché le relative opzioni di visualizzazione e unità

M

M	SPOSTA / Sposta gli oggetti ad una distanza e in una direzione specificate
MA	CORRISPROP / Applica le proprietà dell’oggetto selezionato ad altri oggetti
ME	UNISCI / Unisce gli oggetti simili per formare un singolo oggetto continuo
MEA	MISURAGEOM / Misura la distanza, il raggio, l’angolo, l’area e il volume degli oggetti o della sequenza di punti selezionati
MI	SPECCHIO / Crea una copia speculare degli oggetti selezionati
ML	LINEAM / Crea linee parallele multiple
MLA	ALLMULTIDIR / Allinea e distanzia gli oggetti multidirettrice selezionati
MLC	RACCMULTIDIR / Organizza le multidirettrici selezionate che contengono blocchi in righe o colonne e visualizza il risultato con una sola linea direttrice
MLD	MULTIDIR / Crea un oggetto multidirettrice
MLE	MODMULTIDIR / Aggiunge o rimuove linee direttrici a/da un oggetto multidirettrice
MLS	STILEMULTIDIR / Crea e modifica gli stili della multidirettrice
MO	PROPRIETA / Controlla le proprietà degli oggetti esistenti
MORE	LEVIGAMESHPIU / Aumenta di un livello la levigatezza degli oggetti mesh
MS	SPAZIOM / Passa dallo spazio carta alla finestra di uno spazio modello
MT	TESTOM / Crea un oggetto testo multilinea
MV	FINMUL / Crea e controlla le finestre di layout

N

NETWORKSRF	SUPERFSEZDIV / Crea superfici non piane nello spazio tra i suboggetti spigolo, le spline e altre curve 2D e 3D
NEWPROJECT	NUOVOGRUPPOFOGLI / Crea un nuovo file di dati di progetto (DST) che consente di gestire layout di disegno, percorsi di file e dati del progetto
NVIEW	VISTA / Salva e ripristina le viste con nome, di apparecchio fotografico, di layout e preimpostate

O

O	OFFSET / Crea cerchi concentrici, linee parallele e curve parallele
OBJECTSELECTION LIMIT	OPZIONI / Personalizza le impostazioni del programma
OFFSETSRF	OFFSETSUPERF / Crea una superficie o un solido parallelo impostando una distanza di offset da una superficie
OP	OPZIONI / Personalizza le impostazioni del programma
OPENPROJECT	OFFSETSUPERF / Crea una superficie o un solido parallelo impostando una distanza di offset da una superficie
ORBIT	3DORBITA / Ruota la vista nello spazio 3D, ma vincolata all’orbita orizzontale e verticale
OS	OSNAP / Imposta le modalità dello snap ad oggetto

P

P	PAN / Sposta la vista parallelamente allo schermo
PA	INCOLLACLIP / Incolla gli oggetti dagli Appunti al disegno corrente
PALETTE SCLOSE	TOOLSETSCLOSE / Chiude la finestra Tavolozze degli strumenti
PAR	PARAMETRI / Controlla i parametri associativi utilizzati nel disegno
PARAM	PARAMBLOC / Aggiunge un parametro con grip ad una definizione di blocco dinamico
PATCH	SUPERFCHIUSURA / Crea una nuova superficie applicando un cappuccio ad uno spigolo di superficie che forma una sequenza chiusa
PE	EDITPL / Modifica le polilinee e le mesh poligonali 3D
PGP	ALIASEDIT / Crea, modifica ed elimina gli alias dei comandi di AutoCAD.
PL	PLINEA / Crea una polilinea 2D
PM	GRUPPOFOGLI / Apre Gestione progetti
PMAUTOOPEN	SSMAUTOOPEN / Controlla il funzionamento della visualizzazione di Gestione progetti quando viene aperto un disegno associato ad un layout.
PMFOUND	SSFOUND / Se la ricerca di un file di progetto è riuscita, visualizza il percorso e il nome del file
PMHIDE	NASCGRUPPOFOGLI / Chiude Gestione progetti
PMLAYOUT STATUS	SMSHEETSTATUS / Controlla la modalità di aggiornamento dei dati di stato in un progetto
PMLOCATE	SSLOCATE / Controlla se il progetto associato ad un disegno viene individuato e aperto all’apertura del disegno
PMPOLLTIME	SSMPOLLTIME / Controlla l’intervallo di tempo tra gli aggiornamenti automatici dei dati di stato in un progetto
PMSTATE	SSMSTATE / Indica se la finestra Gestione progetti è aperta o chiusa
PO	PUNTO / Crea un oggetto punto
POFF	NASCPAL / Nasconde le tavolozze attualmente visualizzate (inclusa la riga di comando)
POINTOFF	NASCVC / Nasconde i vertici di controllo sia per le curve che per le superfici NURBS
POINTON	MOSTRAVC / Visualizza i vertici di controllo sia per le curve che per le superfici NURBS
POL	POLIGONO / Crea una polilinea equilatera chiusa
PON	MOSTRAPAL / Ripristina la visualizzazione delle tavolozze nascoste
PR	PROPRIETA / Visualizza la tavolozza Proprietà
PRCLOSE	CHIUDIPROP / Chiude la tavolozza Analisi proprietà
PRE	ANTEPRIMA / Visualizza il disegno come verrà stampato
PREF	OPZIONI / Personalizza le impostazioni del programma
PRINT	STAMPA / Stampa un disegno su un plotter, una stampante o un file
PS	SPAZIOC / Passa da una finestra dello spazio modello allo spazio carta
PSOLID	POLISOLIDO / Crea un polisolido tridimensionale
PU	ELIMINA / Rimuove dal disegno gli elementi inutilizzati, quali definizioni di blocco e layer
PYR	PIRAMIDE / Crea una piramide tridimensionale

Q

QSAVE	SALVAVEL / Salva il disegno corrente
QVD	QUICKVIEW / Visualizza un elenco di tutti i disegni aperti e i layout contenuti nel disegno corrente o nel disegno selezionato quando sono aperti più disegni

R

R	RIDIS / Rigenera la visualizzazione nella finestra corrente
RA	RIDIST / Aggiorna la visualizzazione in tutte le finestre
RE	RIGEN / Rigenera l’intero disegno dalla finestra corrente
REA	RIGENT / Rigenera il disegno e aggiorna tutte le finestre
REBUILD	RICREAVC / Ricostruisce la forma di superfici e curve NURBS
REC	RETTANGOLO / Crea una polilinea rettangolare
REFINE	AFFINAMESH / Affina gli oggetti mesh
REG	REGIONE / Converte in un oggetto regione un oggetto che racchiude un’area
REN	RINOMINA / Modifica i nomi assegnati agli elementi, quali layer e stili di quota
REV	RIVOLUZIONE / Crea una superficie o un solido 3D mediante lo sweep di un oggetto 2D attorno ad un asse
RO	RUOTA / Ruota gli oggetti rispetto ad un punto base
RR	RENDER / Crea un’immagine fotorealistica o con ombreggiatura realistica di un modello di superficie o di solido 3D
RW	FINRENDERING / Visualizza la finestra Render senza avviare un’operazione di rendering

S

S	STIRA / Stira gli oggetti attraversati da un poligono o da una finestra di selezione
SC	SCALA / Ingrandisce o riduce gli oggetti selezionati, mantenendone le proporzioni dopo l’applicazione della scala
SCR	SCRIPT / Esegue una sequenza di comandi da un file di script
SE	IMPOSTADIS / Imposta la griglia e lo snap, il puntamento polare e con snap ad oggetto, le modalità di snap ad oggetto e l’input dinamico
SEC	SEZIONE / Utilizza l’intersezione di un piano e di solidi, superfici o mesh per creare una regione
SELECTIONLIMIT	PROPOBJLIMIT / Limita il numero di oggetti che possono essere modificati contemporaneamente con l’analisi delle proprietà
SET	MODIVAR / Elenca o cambia i valori delle variabili di sistema
SHA	MODOOMBRA / Avvia il comando STILEVISCORRENTE
SL	TRANCIA / Crea nuovi solidi e superfici 3D tranciando, ovvero dividendo, gli oggetti esistenti
SMOOTH	LEVIGAMESH / Converte solidi, superfici e oggetti mesh legacy 3D nell’oggetto mesh avanzato per levigare, rifinire, piegare e dividere
SN	SNAP / Vincola lo spostamento del cursore ad intervalli specificati
SO	POLIG / Crea triangoli e quadrilateri pieni
SP	ORTOGRAF / Controlla l’ortografia all’interno di un disegno
SPE	EDITSPLINE / Modifica una spline o una polilinea di adattamento spline
SPL	SPLINE / Crea una curva uniforme che passa attraverso o vicino ai punti specificati
SPLANE	PIANOSEZ / Crea un oggetto sezione che agisce da piano di taglio per oggetti 3D
SPLAY	PIANOSEZ / Crea uno o più oggetti sezione e li posiziona in un modello 3D
SPLIT	DIVIDIMESH / Divide una faccia mesh in due facce
SSM	GRUPPOFOGLI / Apre Gestione gruppo di fogli
ST	STILE / Crea, modifica o specifica gli stili di testo
SU	SOTTRAI / Combina mediante sottrazione i solidi 3D, le superfici o le regioni 2D selezionate

T

T	TESTOM / Crea un oggetto testo multilinea
TA	ALLINEATESTO / Allinea più oggetti di testo in direzione verticale, orizzontale o obliqua
TB	TABELLA / Crea un oggetto tabella vuoto
TEDIT	MODTESTO / Modifica un oggetto testo, quota o vincolo dimensionale
TEXTSTYLE EDIT	STILE / Crea, modifica o specifica gli stili di testo
TH	THICKNESS / Imposta la proprietà dello spessore 3D di default quando si creano oggetti geometrici 2D
TI	TILEMODE / Controlla se è possibile accedere allo spazio carta
TO	TOOLSETS / Apre la tavolozza dei set di strumenti
TOL	TOLLERANZA / Crea le tolleranze geometriche contenute in un riquadro di controllo degli oggetti
TOR	TORO / Crea un solido 3D a forma di anello
TP	GESTCONT / Apre la tavolozza Contenuti
TR	TAGLIA / Taglia gli oggetti fino ad incontrare gli spigoli di altri oggetti

U

U	ANNULLA / Annulla l’ultima azione eseguita
UC	GESTUCS / Gestisce sistemi di coordinate definiti dall’utente
UN	UNITA / Determina i formati di visualizzazione e la precisione delle coordinate e dell’angolo
UNCREASE	RIMUOVIPIEGAMESH / Rimuove la piega dall’oggetto mesh selezionato
UNHIDE	UNISOLATEOBJECTS / Visualizza gli oggetti precedentemente nascosti tramite il comando ISOLATEOBJECTS o HIDEOBJECTS
UNI	UNIONE / Unisce due oggetti solido o regione

V

V	VISTA / Salva e ripristina le viste con nome, di apparecchio fotografico, di layout e preimpostate
VIEWPORTCLIP	RITAGLIAFIN / Ritaglia gli oggetti in una finestra di layout e modifica il bordo della finestra
VP	PVISTA / Imposta la direzione di visualizzazione per una visualizzazione 3D del disegno
VPLAY	RIPRVISTA / Riproduce l’animazione associata ad una vista con nome
VPORT	FINESTRE / Crea più finestre nello spazio carta o nello spazio modello
VS	STILEVISCORRENTE / Imposta lo stile di visualizzazione per la finestra corrente

W

W	MBLOCCO / Scrive gli oggetti o un blocco in un nuovo file di disegno
WE	CUNEO / Crea un cuneo solido 3D
WHEEL	NAVDISCO / Visualizza un disco che contiene una raccolta di strumenti di navigazione della vista

X

X	ESPLODI / Divide un oggetto composto negli oggetti che lo compongono
XA	XATTACCA / Inserisce un file DWG come riferimento esterno (xrif)
XB	XUNISCE / Unisce una o più definizioni di oggetti con nome di un riferimento esterno al disegno corrente
XC	XRITAGLIA / Ritaglia la visualizzazione di un riferimento esterno o di un riferimento di blocco selezionato lungo il contorno specificato
XL	XLINEA / Crea una linea infinita
XR	XRIF / Avvia il comando RIFESTERNI

Z

Z	ZOOM / Aumenta o riduce il fattore di ingrandimento della vista nella finestra corrente
ZEBRA	ANALISIZEBRA / Proietta strisce su un modello 3D in modo da analizzare la continuità della superficie
ZIP	ETRANSMIT / Crea un pacchetto di trasmissione autoestraente o compresso

#

3A	SERIE3D / Crea copie di oggetti disposti in un modello 3D
3AL	ALLINEA3D / Allinea gli oggetti in 3D
3DMIRROR	SPECCHIO3D / Rispecchia gli oggetti lungo un piano di riflessione specificato
3DO	3DORBITA / Ruota la vista nello spazio 3D, ma vincolata all’orbita orizzontale e verticale
3F	3DFACCIA / Crea una mesh poliedrica 3D specificando ogni vertice. È inoltre possibile specificare se un segmento di uno spigolo è invisibile
3M	SPOSTA3D / Sposta gli oggetti selezionati lungo un asse o un piano
3P	3DPOLI / Crea una polilinea 3D
3R	ROTAZIONE3D / Ruota gli oggetti selezionati attorno all’asse specificato
ARU	AZIONEINPUTUT / Sospende la riproduzione di una macro di azioni per consentire l’input da parte dell’utente
3S	SCALA3D / Mette in scala gli oggetti selezionati lungo il piano o l’asse specificato oppure uniformemente lungo tutti e tre gli assi

Post Views: 329

Lascia un commento

commenti
